AS5350 подключение IP телефонов .....

Обсуждаем, спрашиваем, помогаем в настройке VoIP

Re: AS5350 подключение IP телефонов .....

Сообщение dimondack » 11 фев 2015, 15:10

Нашёл я IOSы
Код: Выделить всё
Release   12.4.5a
Size   17580100
BSD Checksum   19580
Router Checksum   0x477d
MD5   e344ce4f05622dfcca4033dc9a9832fd
Date Published:   17-JAN-2006

Release   12.3.17a
Size   14335792
BSD Checksum   64951
Router Checksum   0xea69
MD5   0b75dd7ae058459f88e9b1a63d523f8b
Date Published:   14-DEC-2005

Release   12.4.7
Description   IP PLUS IPSEC 3DES
Size   18851364
BSD Checksum   40058
Router Checksum   0x348d
MD5   88e1b833f6a3444eb3876a1a979a11b0
Date Published:   01-MAR-2006

Появился вопрос по замене IOS......
Вот мой dir
------------------------------------------------------------------------------
Код: Выделить всё
AS5350#dir all-filesystems
Directory of nvram:/

  493  -rw-       13388                    <no date>  startup-config
  494  ----           5                    <no date>  private-config
    1  -rw-           0                    <no date>  ifIndex-table
    2  ----          12                    <no date>  persistent-data

520184 bytes total (504691 bytes free)
Directory of system:/

    5  dr-x           0                    <no date>  memory
    1  -rw-       13388                    <no date>  running-config
    2  dr-x           0                    <no date>  ucode
   16  dr-x           0                    <no date>  vfiles

No space information available
Directory of flash:/

    1  -rw-    13892856   Jan 1 2000 00:02:26 +00:00  c5350-is-mz.123-3b.bin
    2  -rw-    14156964  Apr 23 2004 11:35:40 +00:00  c5350-is-mz.123-6a.bin
    3  -rw-      211601  Jul 13 2007 11:28:46 +00:00  crashinfo_20070713-112846
    4  -rw-      197383  Jul 13 2007 11:30:11 +00:00  crashinfo_20070713-113011
    5  -rw-      200878   Jan 1 2000 00:00:26 +00:00  crashinfo_20000101-000026
    6  -rw-      196606  Jul 13 2007 11:32:39 +00:00  crashinfo_20070713-113239
    7  -rw-      201105   Jan 1 2000 00:00:28 +00:00  crashinfo_20000101-000028
    8  -rw-      201503  Jul 13 2007 11:35:01 +00:00  crashinfo_20070713-113501
    9  -rw-      205835  Jul 13 2007 11:36:24 +00:00  crashinfo_20070713-113624
   10  -rw-      201105  Jul 13 2007 11:38:36 +00:00  crashinfo_20070713-113836
   11  -rw-      209626  Jul 13 2007 11:41:05 +00:00  crashinfo_20070713-114105
   12  -rw-      201396  Jul 13 2007 11:42:20 +00:00  crashinfo_20070713-114220
   13  -rw-      201190  Jul 13 2007 11:43:30 +00:00  crashinfo_20070713-114330
   14  -rw-      196501  Jul 13 2007 11:44:51 +00:00  crashinfo_20070713-114451
   15  -rw-      200914   Jan 1 2000 00:00:25 +00:00  crashinfo_20000101-000025
   16  -rw-      204979   Jan 1 2000 00:00:27 +00:00  crashinfo_20000101-000027
   17  -rw-      201397  Jul 13 2007 11:49:19 +00:00  crashinfo_20070713-114919
   18  -rw-      200911   Jan 1 2000 00:00:23 +00:00  crashinfo_20000101-000023
   19  -rw-      201189  Jul 13 2007 11:51:33 +00:00  crashinfo_20070713-115133
   20  -rw-      200795   Jan 1 2000 00:00:24 +00:00  crashinfo_20000101-000024
   21  -rw-      197264  Jul 13 2007 11:54:05 +00:00  crashinfo_20070713-115405
   22  -rw-       89966  Jul 13 2007 11:56:24 +00:00  crashinfo_20070713-115624

31981568 bytes total (6752 bytes free)
Directory of bootflash:/

    1  -rw-     2319644  May 15 2000 17:22:44 +00:00  c5350-boot-mz.122-2.XB2
    2  -rw-      208013   Jan 1 2000 00:00:26 +00:00  crashinfo_20000101-000026
    3  -rw-      207820   Jan 1 2000 00:00:25 +00:00  crashinfo_20000101-000025
    4  -rw-      222887  Jul 13 2007 11:57:37 +00:00  crashinfo_20070713-115737
    5  -rw-      197458  Jul 13 2007 11:59:01 +00:00  crashinfo_20070713-115901
    6  -rw-      194353  Jul 13 2007 12:00:17 +00:00  crashinfo_20070713-120017
    7  -rw-      207004  Jul 13 2007 12:01:29 +00:00  crashinfo_20070713-120129
    8  -rw-      207930  Jul 13 2007 12:02:33 +00:00  crashinfo_20070713-120233
    9  -rw-      207803   Jan 1 2000 00:00:24 +00:00  crashinfo_20000101-000024
   10  -rw-      209350   Jan 1 2000 00:00:27 +00:00  crashinfo_20000101-000027
   11  -rw-      197454  Jul 13 2007 12:07:11 +00:00  crashinfo_20070713-120711
   12  -rw-      202853  Jul 13 2007 12:09:30 +00:00  crashinfo_20070713-120930
   13  -rw-      219660  Jul 13 2007 12:11:41 +00:00  crashinfo_20070713-121141
   14  -rw-      207782  Jul 13 2007 12:13:01 +00:00  crashinfo_20070713-121301
   15  -rw-      204646  Jul 13 2007 12:14:17 +00:00  crashinfo_20070713-121417
   16  -rw-      199825  Jul 13 2007 12:15:41 +00:00  crashinfo_20070713-121541
   17  -rw-      209249   Jan 1 2000 00:00:23 +00:00  crashinfo_20000101-000023
   18  -rw-      215601  Jul 13 2007 12:18:11 +00:00  crashinfo_20070713-121811
   19  -rw-      215554  Jul 13 2007 12:20:41 +00:00  crashinfo_20070713-122041
   20  -rw-      196381  Jul 13 2007 12:21:57 +00:00  crashinfo_20070713-122157
   21  -rw-      205551  Jul 13 2007 12:23:08 +00:00  crashinfo_20070713-122308
   22  -rw-      196500  Jul 13 2007 12:24:29 +00:00  crashinfo_20070713-122429
   23  -rw-      150018  Jul 13 2007 12:25:51 +00:00  crashinfo_20070713-122551

6815744 bytes total (9424 bytes free)
AS5350#

значит у меня есть загрузчик
c5350-boot-mz.122-2.XB2
-это что то типа BIOS
его я не меняю не трогаю. (тем более я его не нашёл)
далее имеются 2 образа
c5350-is-mz.123-3b.bin
c5350-is-mz.123-6a.bin

судя по sh ver загрузчик грузит IOS с c5350-is-mz.123-3b.bin
меняю его.
http://www.cisco.com/c/en/us/support/do ... 23234.html

Второй образ, я так понял, не используется в данном случае.

Что делать с файлами crashinfo?
Можно их удалять?
Нас определяет то, что мы делаем.
Аватара пользователя
dimondack
посетитель

Сообщения: 104
Зарегистрирован: 21 янв 2015, 13:00

Re: AS5350 подключение IP телефонов .....

Сообщение lehisnoe » 12 фев 2015, 09:28

Смело можно удалять.
No users
No troubles
No money
------------
www.mega-net.ru - IT аутсорсинг
Аватара пользователя
lehisnoe
Site Admin

Сообщения: 539
Зарегистрирован: 11 июн 2008, 14:09
Откуда: Moscow

Re: AS5350 подключение IP телефонов .....

Сообщение dimondack » 13 фев 2015, 14:32

IOS 12-4T ,вышеупомянутый я не смог залить потому что места свободного не хватает
это наверное вот эти IOS ы 12-4T ?????????
c5350-js_ivs-mz.124-11.t.bin - 22150 кб
c5350-ik9s-mz.124-11.t.bin - 22200 кб

точнее не стал заливать так как нужно было удалить все IOS ы, а если удалю родной рабочий образ и при этом новый "не пойдёт" тогда остаёмся только мы с загрузчиком
c5350-boot-mz.122-2.XB2
Я попытался предварительно подстраховаться, попробовать с ROMMON-а
загрузить/выгрузить что нибудь..
через TFTP не пошло
хотя команды типа SET_IP_ADDRESS=
вроде бы проходят
есть только команда dnld ,а не tftpdnld
я подумал в данном случае используется порт SERIAL .которых у меня 2, но нет таких кабелей.

Попытка загрузить/выгрузить что нибудь через Xmodem
по вот этому документу см. вложение 15085-xmodem-generic as5350
"Xmodem Console Download Procedure Using ROMmon"
Document ID: 15085
тоже не увенчалась успехом
пробовал SECURE CRTи через HYPERTERMINAL передача файла застревает надолго..
ССССССССССССССС
NOT response from.... что то там удалённого устройства


IOS я поменял вот на это
Cisco IOS Software, 5350 Software (C5350-IS-M), Version 12.4(5a), RELEASE SOFTWARE (fc3)
Technical Support: http://www.cisco.com/techsupport
Copyright (c) 1986-2006 by Cisco Systems, Inc.
Compiled Fri 13-Jan-06 20:37 by alnguyen

--------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------------------------
И вот мой рабочий конфиг
Спасибо за http://subnets.ru/blog/?p=1239
Код: Выделить всё
!
!
voice-port 3/0:D
 disc_pi_off
 no non-linear
 no vad
 no comfort-noise
 cptone RU
 timeouts call-disconnect 3
 threshold noise -90
!
voice-port 3/1:D
 disc_pi_off
 echo-cancel coverage 24
 no comfort-noise
 cptone RU
 threshold noise -90
!
voice-port 3/3:D
 disc_pi_off
 no non-linear
 no vad
 no comfort-noise
 cptone RU
 timeouts call-disconnect 3
 threshold noise -90
!
voice-port 3/2:D
 disc_pi_off
 no non-linear
 no vad
 no comfort-noise
 cptone RU
 timeouts call-disconnect 3
 threshold noise -90
!
!
!
dial-peer voice 1 pots
 description CALL FROM E1
 translation-profile incoming DEL_7722
 huntstop
 incoming called-number .T
 direct-inward-dial
 port 3/0:D
 no register e164
!
dial-peer voice 3 pots
 description CALL TO E1
 preference 3
 destination-pattern .T
 port 3/0:D
!
dial-peer voice 47 voip
 description FROM IP NET
 translation-profile incoming DEL_8
 incoming called-number 8.T
 codec g711alaw
!
dial-peer voice 1775 voip
 translation-profile incoming CUT-PREFIX
 max-conn 2
 destination-pattern 771775
 progress_ind setup enable 3
 progress_ind progress enable 8
 session protocol sipv2
 session target ipv4:192.168.17.75
 session transport udp
 dtmf-relay rtp-nte
 codec g711alaw
 fax-relay ecm disable
 no vad
!
dial-peer voice 1794 voip
 translation-profile incoming CUT_PREFIX
 max-conn 2
 destination-pattern 771794
 progress_ind setup enable 3
 progress_ind progress enable 8
 session protocol sipv2
 session target ipv4:192.168.17.94
 session transport udp
 incoming called-number .T
 dtmf-relay rtp-nte
 codec g711alaw
 fax-relay ecm disable
 no vad
codec g711alaw
 fax-relay ecm disable
 no vad

dial-peer voice 31 pots
 description CALL TO E1 LOOP
 destination-pattern .T
 direct-inward-dial
 port 3/2:D
 no register e164
!
dial-peer voice 11 pots
 description CALL FROM E1 LOOP
 incoming called-number .T
 direct-inward-dial
 port 3/3:D
 no register e164
!
dial-peer voice 147 voip
 voice cut-through alert
 description VOIP TO VOIP
 destination-pattern 7717.T
 progress_ind setup enable 3
 progress_ind progress enable 8
 codec g711alaw
!


!
controller E1 3/0
 framing NO-CRC4
 pri-group timeslots 1-31
 description HUAWEI  7717xx
!
controller E1 3/1
 framing NO-CRC4
 pri-group timeslots 1-31
 description 2 POTOK PRI
!
controller E1 3/2
 framing NO-CRC4
 pri-group timeslots 1-31
 description LOOP 7717xx
!
controller E1 3/3
 framing NO-CRC4
 pri-group timeslots 1-31
 description LOOP 7717xx
!
!
!
interface FastEthernet0/0
 description MC240 interface FE 0/0
 ip address 10.9.17.180 255.255.255.0
 duplex full
 speed auto
!
interface FastEthernet0/1
 no ip address
 duplex auto
 speed auto
!
interface FastEthernet0/1.17
 description Net Gorod Telephone 7717XX  VLAN  17
 encapsulation dot1Q 17
 ip address 192.168.17.1 255.255.255.0
 no snmp trap link-status
!
interface FastEthernet0/1.100
 description VLAN 100  FOR MANAGMENT  telnet to 10.10.10.14
 encapsulation dot1Q 100
 ip address 10.10.10.1 255.255.255.240
 no snmp trap link-status
 no cdp enable
!
interface Serial0/0
 no ip address
 shutdown
 clock rate 2000000
!
interface Serial0/1
 no ip address
 shutdown
 clock rate 2000000
!
interface Serial3/0:15
 no ip address
 encapsulation ppp
 isdn switch-type primary-net5
 isdn incoming-voice modem
 isdn send-alerting
 isdn sending-complete
 no fair-queue
!
interface Serial3/1:15
 no ip address
 encapsulation hdlc
 isdn switch-type primary-net5
 isdn incoming-voice modem
 isdn send-alerting
 no fair-queue
 no cdp enable
!
interface Serial3/2:15
 description LOOP 7717xx
 no ip address
 encapsulation ppp
 isdn switch-type primary-net5
 isdn protocol-emulate network
 isdn incoming-voice modem
 isdn send-alerting
 isdn sending-complete
 no fair-queue
!
interface Serial3/3:15
 description LOOP 7717xx
 no ip address
 encapsulation ppp
 isdn switch-type primary-net5
 isdn incoming-voice modem
 isdn send-alerting
 isdn sending-complete
 no fair-queue
!


Готов выслушать Ваши мнения и предложения

Пойду про Asterisk читать....... :) :) :)
Вложения

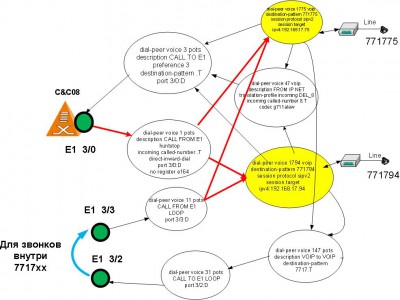

Схема dial-peer рабочий.jpg
так у меня работает
15085-xmodem-generic as5350.pdf
Документ про загрузку через xmodem
(61.77 Кб) Скачиваний: 4129
Нас определяет то, что мы делаем.
Аватара пользователя
dimondack
посетитель

Сообщения: 104
Зарегистрирован: 21 янв 2015, 13:00

Re: AS5350 подключение IP телефонов .....

Сообщение lehisnoe » 16 фев 2015, 17:50

dimondack писал(а):c5350-js_ivs-mz.124-11.t.bin - 22150 кб

Согласно Cisco feature navigator'у этот IOS для AS5350XM.
dimondack писал(а):c5350-ik9s-mz.124-11.t.bin - 22200 кб

Этот IOS подходит и для AS5350XM и для простой AS5350, но в нем нет поддержки VoIP'a.
No users
No troubles
No money
------------
www.mega-net.ru - IT аутсорсинг
Аватара пользователя
lehisnoe
Site Admin

Сообщения: 539
Зарегистрирован: 11 июн 2008, 14:09
Откуда: Moscow

Re: AS5350 подключение IP телефонов .....

Сообщение dimondack » 17 фев 2015, 10:07

Понял спасибо.
Ну, я вот решил сделать псевдо VOIP-to-VOIP :D :D
Нас определяет то, что мы делаем.
Аватара пользователя
dimondack
посетитель

Сообщения: 104
Зарегистрирован: 21 янв 2015, 13:00

Пред.

Вернуться в Настройка VoIP железа

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2
