**dzek** » 18 янв 2013, 14:23

попробывал сделать такую связку как на грубой схеме.

что хочу реализовать. при down линка между 195.1.1.1 и 195.1.1.11 канал должен уйти через некий резервный канал из сети 10.10.10.0/29

маршрутизация при нормальном состоянии

Код: Выделить всё: AS64512> sh ip b BGP table version is 0, local router ID is 195.1.1.1 Status codes: s suppressed, d damped, h history, * valid, > best, i - internal, r RIB-failure, S Stale, R Removed Origin codes: i - IGP, e - EGP, ? - incomplete Network Next Hop Metric LocPrf Weight Path * 195.1.1.11/32 195.1.1.10 0 65000 65001 i *> 195.1.1.11 0 0 65001 i Total number of prefixes 1

принудительно роняем линк на AS65001 из сети 195.1.1.1
ждем 2 минуты... и видим уже след.

Код: Выделить всё: AS64512> sh ip b BGP table version is 0, local router ID is 195.1.1.1 Status codes: s suppressed, d damped, h history, * valid, > best, i - internal, r RIB-failure, S Stale, R Removed Origin codes: i - IGP, e - EGP, ? - incomplete Network Next Hop Metric LocPrf Weight Path *> 195.1.1.11/32 195.1.1.10 0 65000 65001 i Total number of prefixes 1 AS64512>q Connection closed by foreign host. gw# netstat -rn|grep 195.1.1.11 195.1.1.11 195.1.1.10 UGH1 0 1 em1 gw# ping -c1 195.1.1.11 PING 195.1.1.11 (195.1.1.11): 56 data bytes --- 195.1.1.11 ping statistics --- 1 packets transmitted, 0 packets received, 100.0% packet loss gw# gw# traceroute 195.1.1.11 traceroute to 195.1.1.11 (195.1.1.11), 64 hops max, 52 byte packets 1 bgp1 (195.1.1.10) 0.944 ms 1.695 ms 1.033 ms 2 * * * 3 *^C gw#

на "AS65000" работает и при поднятом интерфейсе и выключеном

Код: Выделить всё: as65000# ping -c1 195.11.1.11 PING 195.1.1.11 (195.1.1.11): 56 data bytes 64 bytes from 195.1.1.11: icmp_seq=0 ttl=64 time=0.871 ms --- 195.1.1.11 ping statistics --- 1 packets transmitted, 1 packets received, 0.0% packet loss round-trip min/avg/max/stddev = 0.871/0.871/0.871/0.000 ms as65000#

подскажите в какую сторону рыть...

**root** » 19 янв 2013, 09:17

Ты приводишь таблицу маршрутизации только с AS64512. Трафик - это двустронний обмен, а значит мало знать путь к хосту назначения, нужно чтобы и хост назначания знал обратный путь.
Что происходит на AS65001 с маршрутом до 195.1.1.1 ?

dzek писал(а):на "AS65000" работает и при поднятом интерфейсе и выключеном

На AS65000 и AS65001 у тебя несколько IP-адресов, но когда ты делаешь пинг, то ты не указываешь SRC адрес.
В данном случае при пинге из AS65000 адреса 195.1.1.11 без указания SRC адреса, то он будет выбран как 10.10.10.1, т.к. именно за этим ифейсом живет 195.1.1.11 - поэтому не забывай учитывать этот факт.

dzek писал(а):подскажите в какую сторону рыть...

Ковырять нужно AS65001 - обратный маршрут к 195.1.1.1, т.к. по всей видимости при обрыве тобой линка AS65001 его не знает. Если это так, то нужно убедиться что AS65000 получает анонс 195.1.1.1/32 и в свою очередь анонсирует 195.1.1.1/32 в сторону AS65001.

Так же попрос: какая маска у адресов 195.1.1.Х на интерфейстах роутеров ?

З.Ы. А чего тренируешся на BSD, а не сделал стенд на цисках в GNS ? Так удобнее заниматься изучением.

**dzek** » 19 янв 2013, 11:20

нормальное состояние.... тут все просто... (раньше не связывался с этим, поэтому какие то косяки лезут :oops:

как обычно от избытка информации в голове каша.

с AS65001

Код: Выделить всё: as65001# netstat -rn|grep 195.1.1 default 195.1.1.1 UGS 0 16 de0 195.1.1.0/24 link#1 U 0 11 de0 195.1.1.11 link#1 UHS 0 0 lo0 as65001#

роняем de0 (смотрящий в 195.1.1.1/24)

Код: Выделить всё: as65001# netstat -rn | grep 195.1.1 default 195.1.1.1 UGS 0 23 de0 195.1.1.11 link#1 UHS 0 0 lo0 as65001#

если route flush и route add default 10.10.10.1
то пакеты из любого места сети идут правильно до as65001

маршруты на as65000

Код: Выделить всё: as65000# netstat -rn Routing tables Internet: Destination Gateway Flags Refs Use Netif Expire default 195.1.1.1 UGS 0 408 de0 10.10.10.0/29 link#2 U 0 4370 de1 10.10.10.1 link#2 UHS 0 0 lo0 127.0.0.1 link#3 UH 0 0 lo0 195.1.1.0/24 link#1 U 0 4216 de0 195.1.1.10 link#1 UHS 0 0 lo0 195.1.1.11 10.10.10.2 UGH1 0 0 de1

понимаю что косяк на as65001
конфиг зебры

Код: Выделить всё: hostname zebra-as65001 password 123 enable password 123 log file /var/log/quagga/zebra.log log monitor informational ! interface de0 !ip address 195.1.1.11/24 ! interface de1 !ip address 10.10.10.2/30 ! interface lo0 ! ! !ip route 0.0.0.0 0.0.0.0 10.10.10.1 !ip route 10.10.10.2/30 10.10.10.1 !ip route 195.1.1.11/24 195.1.1.1 ! !ip route 0.0.0.0 0.0.0.0 195.1.1.1 !ip route 195.1.1.11/24 10.10.10.1 ! ip forwarding ! line vty exec-timeout 0 0 !

конфиг bgpd.conf тоже пока особо не сложный.

Код: Выделить всё: hostname AS65001 password 123 enable password 123 log file /var/log/quagga/bgpd.log ! ! router bgp 65001 bgp router-id 195.1.1.11 bgp log-neighbor-changes network 195.1.1.11/32 neighbor 195.1.1.1 remote-as 64512 neighbor 195.1.1.1 next-hop-self ! neighbor 10.10.10.1 remote-as 65000 neighbor 10.10.10.1 next-hop-self ! ! neighbor 10.10.10.1 next-hop-self ! neighbor 10.10.10.1 description MY-PROVIDER ! neighbor 10.10.10.1 next-hop-self ! neighbor 10.10.10.1 route-map MY-PROVIDER-in in ! neighbor 10.10.10.1 route-map MY-PROVIDER-out out ! line vty !

root писал(а):На AS65000 и AS65001 у тебя несколько IP-адресов, но когда ты делаешь пинг, то ты не указываешь SRC адрес.
В данном случае при пинге из AS65000 адреса 195.1.1.11 без указания SRC адреса, то он будет выбран как 10.10.10.1, т.к. именно за этим ифейсом живет 195.1.1.11 - поэтому не забывай учитывать этот факт.

да, это я понял... ибо с AS65001 по умолчанию объявляется маршрут. и линки в прямой видимости.

root писал(а):Так же попрос: какая маска у адресов 195.1.1.Х на интерфейстах роутеров ?

так повелось что не стал делить на /25, /26 и т.д. и так с горем пополам /24 выбили.

root писал(а):З.Ы. А чего тренируешся на BSD, а не сделал стенд на цисках в GNS ? Так удобнее заниматься изучением.

стенд стенду рознь. тем более в сети пока нет живых цисок.
почему FreeBSD. да с ней как то проще для меня, до этого момента считал...
Эмулятор все работает. даже тестовые вдс делал. все ходило. в реальности чет совсем .... руки загнулись.

**dzek** » 19 янв 2013, 11:27

уронил de0 и

Код: Выделить всё: AS65001> s ip b BGP table version is 0, local router ID is 195.1.1.11 Status codes: s suppressed, d damped, h history, * valid, > best, i - internal, r RIB-failure, S Stale, R Removed Origin codes: i - IGP, e - EGP, ? - incomplete Network Next Hop Metric LocPrf Weight Path *> 195.1.1.11/32 0.0.0.0 0 32768 i Total number of prefixes 1 AS65001>

хотя поидеи он должен на 10.10.10.1 поменяться.

**dzek** » 19 янв 2013, 21:09

чую что где то не досмотрел... но вот такая схема завелась, правда похожу через ...опу.
схема та же.

AS64512 -это наш шлюз в нашей сети. em1 смотри в сеть 95.1.1.0/24, em0 живой интерфейс аплинка.

Код: Выделить всё: gw# ifconfig em1|grep 192.1 inet 195.1.1.1 netmask 0xffffff00 broadcast 195.1.1.255 gw#

zebra.conf

Код: Выделить всё: hostname gw-zebra password 123 enable password 123 ! debug zebra events debug zebra packet debug zebra kernel ! log file /var/log/quagga/zebra.log log monitor informational ! !interface em0 !description UPLINK ! interface em1 description LAN ! ip forwarding ! line vty exec-timeout 0 0

bgpd.conf

Код: Выделить всё: ! Zebra configuration saved from vty ! 2013/01/19 02:02:00 ! hostname AS64512 password 123 enable password 123 ! log file /var/log/quagga/bgpd.log debug bgp events debug bgp filters debug bgp fsm debug bgp keepalives debug bgp updates ! router bgp 64512 bgp router-id 195.1.1.1 bgp log-neighbor-changes neighbor 195.1.1.10 remote-as 65000 neighbor 195.1.1.11 remote-as 65001 ! line vty !

telnet 0 zebra

Код: Выделить всё: gw-zebra> sh ip ro Codes: K - kernel route, C - connected, S - static, R - RIP, O - OSPF, I - IS-IS, B - BGP, A - Babel, > - selected route, * - FIB route K>* 0.0.0.0/0 via 172.18.8.5, em0 B>* 10.10.10.0/30 [20/0] via 195.1.1.10, em1, 00:00:49 C>* 10.255.255.0/24 is directly connected, em1 B>* 30.20.20.0/24 [20/0] via 195.1.1.11, em1, 00:01:13 C>* 91.2.129.96/27 is directly connected, em1 C>* 127.0.0.0/8 is directly connected, lo0 C>* 172.18.8.4/30 is directly connected, em0 C>* 195.1.1.0/24 is directly connected, em1 B 195.1.1.11/32 [20/0] via 195.1.1.11 inactive, 00:01:13 gw-zebra>

AS65000

Код: Выделить всё: AS65000# ifconfig de0: flags=8843<UP,BROADCAST,RUNNING,SIMPLEX,MULTICAST> metric 0 mtu 1500 inet 195.1.1.10 netmask 0xffffff00 broadcast 195.1.1.255 inet 91.2.129.107 netmask 0xffffffe0 broadcast 91.2.129.127 de1: flags=8843<UP,BROADCAST,RUNNING,SIMPLEX,MULTICAST> metric 0 mtu 1500 inet 10.10.10.1 netmask 0xfffffff8 broadcast 10.10.10.7

zebra.conf

Код: Выделить всё: hostname as65000-zebra password 123 enable password 123 ! debug zebra events debug zebra packet debug zebra kernel ! log file /var/log/quagga/zebra.log log monitor informational ! interface de0 description DIRECT-LINK ! interface de1 description REZERV-LINK !ip route 195.1.1.11/32 10.10.10.2 ip forwarding line vty exec-timeout 0 0

bgpd.conf

Код: Выделить всё: ! 2013/01/19 02:02:00 hostname AS65000 password 123 enable password 123 ! debug bgp events debug bgp filters debug bgp fsm debug bgp keepalives debug bgp updates ! log file /var/log/quagga/bgpd.log ! router bgp 65000 !++ bgp router-id 91.2.129.107 bgp router-id 195.1.1.10 bgp log-neighbor-changes ! no synchronization network 10.10.10.1/30 !++ neighbor 91.2.129.97 remote-as 64512 neighbor 195.1.1.1 remote-as 64512 neighbor 10.10.10.2 remote-as 65001 neighbor 10.10.10.3 remote-as 65002 ! ! neighbor 10.10.10.2 weight 1000 ! line vty

telnet 0 zebra

Код: Выделить всё: as65000-zebra> sh ip ro Codes: K - kernel route, C - connected, S - static, R - RIP, O - OSPF, I - IS-IS, B - BGP, A - Babel, > - selected route, * - FIB route K>* 0.0.0.0/0 via 195.1.1.1, de0 C>* 10.10.10.0/29 is directly connected, de1 B>* 30.20.20.0/24 [20/0] via 10.10.10.3, de1, 00:09:38 C>* 91.2.129.96/27 is directly connected, de0 C>* 127.0.0.0/8 is directly connected, lo0 C>* 195.1.1.0/24 is directly connected, de0 B>* 195.1.1.11/32 [20/0] via 10.10.10.2, de1, 00:09:38 as65000-zebra>

AS65001

zebra.conf

Код: Выделить всё: ! Zebra configuration saved from vty ! 2013/01/19 15:14:12 ! hostname zebra-as65001 password 123 enable password 123 ! debug zebra events debug zebra packet debug zebra kernel ! log file /var/log/quagga/zebra.log log monitor informational ! interface de0 ipv6 nd suppress-ra ! interface de1 ipv6 nd suppress-ra ! interface lo0 ! ip forwarding ! line vty exec-timeout 0 0 !

bgpd.conf

Код: Выделить всё: ! Zebra configuration saved from vty ! 2013/01/17 20:38:09 ! hostname AS65001 password 123 enable password 123 ! debug bgp events debug bgp filters debug bgp fsm debug bgp keepalives debug bgp updates log file /var/log/quagga/bgpd.log ! router bgp 65001 bgp router-id 195.1.1.11 bgp log-neighbor-changes network 195.1.1.11/32 neighbor 195.1.1.1 remote-as 64512 !neighbor 195.1.1.1 next-hop-self ! neighbor 10.10.10.1 remote-as 65000 neighbor 10.10.10.1 next-hop-self ! neighbor 10.10.10.3 remote-as 65002 ! line vty !

telnet 0 zebra

Код: Выделить всё: zebra-as65001> s ip ro Codes: K - kernel route, C - connected, S - static, R - RIP, O - OSPF, I - IS-IS, B - BGP, A - Babel, > - selected route, * - FIB route K>* 0.0.0.0/0 via 10.10.10.1, de1 C>* 10.10.10.0/29 is directly connected, de1 B 10.10.10.0/30 [20/0] via 10.10.10.1 inactive, 00:19:52 B>* 30.20.20.0/24 [20/0] via 10.10.10.3, de1, 00:46:44 C>* 127.0.0.0/8 is directly connected, lo0 C>* 195.1.1.0/24 is directly connected, de0 zebra-as65001>

это в состоянии покоя. т.е. все линки подняты.

вот тут и выходит загвоздка...
- если в системе default route 195.1.1.1 то когда будет выключен/недоступен de0 на as65001 и пока он не поднимется связи не будет.
- если default route 10.10.10.1, то связь будет даже если будет выключен de0 но пакеты ответа идут через de1. если роняем de1 связь рвется.
- и еще не понял... вроде должно помогать такое

Код: Выделить всё: router bgp 65001 .... neighbor 195.1.1.1 weight 200 neighbor 10.10.10.1 weight 100

, но после поднятия всех линков маршрутизация не меняется, продолжает ходить по прежнему пути. т.е. через de1

роняем линк de0 (195.1.1.11/AS65001)

на AS64512

Код: Выделить всё: gw-zebra> s ip ro Codes: K - kernel route, C - connected, S - static, R - RIP, O - OSPF, I - IS-IS, B - BGP, A - Babel, > - selected route, * - FIB route K>* 0.0.0.0/0 via 172.18.8.5, em0 B>* 10.10.10.0/30 [20/0] via 195.1.1.10, em1, 00:40:06 C>* 10.255.255.0/24 is directly connected, em1 B>* 30.20.20.0/24 [20/0] via 195.1.1.10, em1, 00:00:12 C>* 91.2.129.96/27 is directly connected, em1 C>* 127.0.0.0/8 is directly connected, lo0 C>* 172.18.8.4/30 is directly connected, em0 C>* 195.1.1.0/24 is directly connected, em1 B>* 195.1.1.11/32 [20/0] via 195.1.1.10, em1, 00:00:12 gw-zebra>

Код: Выделить всё: C:\>tracert 195.1.1.11 Трассировка маршрута к AS65001 [195.1.1.11] с максимальным числом прыжков 30: 1 <1 мс <1 мс <1 мс 192.168.0.1 .....skip..... 6 2 ms 2 ms 1 ms 172.18.8.10 7 3 ms 2 ms 1 ms 172.18.8.6 8 4 ms 3 ms 3 ms AS65000 [195.1.1.10] 9 4 ms 4 ms 3 ms AS65001 [195.1.1.11] Трассировка завершена. C:\>

Код: Выделить всё: AS65001# ifconfig de0 up AS65001#

AS65001 в журнале bgpd.log

Код: Выделить всё: 2013/01/19 23:59:56 BGP: 195.1.1.1 [Event] Connect start to 195.1.1.1 fd 13 2013/01/19 23:59:56 BGP: 195.1.1.1 [FSM] Non blocking connect waiting result 2013/01/19 23:59:56 BGP: 195.1.1.1 [FSM] TCP_connection_open (Connect->OpenSent) ....skip..... 2013/01/20 00:02:13 BGP: stream_read_try: read failed on fd 13: Connection reset by peer 2013/01/20 00:02:13 BGP: 195.1.1.1 [Error] bgp_read_packet error: Connection reset by peer 2013/01/20 00:02:13 BGP: 195.1.1.1 [FSM] TCP_fatal_error (OpenSent->Active) 2013/01/20 00:02:22 BGP: Import timer expired.

AS54512 в журнале bgpd.log

Код: Выделить всё: 2013/01/20 00:03:35 BGP: 195.1.1.10 [FSM] Timer (routeadv timer expire) 2013/01/20 00:03:39 BGP: 195.1.1.11 [FSM] Timer (connect timer expire) 2013/01/20 00:03:39 BGP: 195.1.1.11 [FSM] ConnectRetry_timer_expired (Active->Connect) 2013/01/20 00:03:39 BGP: 195.1.1.11 [Event] Connect start to 195.1.1.11 fd 12 2013/01/20 00:03:39 BGP: 195.1.1.11 [FSM] Non blocking connect waiting result 2013/01/20 00:03:39 BGP: 195.1.1.11 [Event] Connect failed (Operation now in progress) 2013/01/20 00:03:39 BGP: 195.1.1.11 [FSM] TCP_connection_open_failed (Connect->Active) 2013/01/20 00:03:41 BGP: Import timer expired.

**root** » 21 янв 2013, 09:44

dzek писал(а):уронил de0 и

как ты его роняешь ?
Если на AS65001 ты роняешь линк de0, то никаких маршрутов смотрящих через этот линк в таблице маршрутизации просто не должно быть, т.к. OS их должна пометить как упавшие.
Если они там есть, а они у тя есть, то OS не считает данный линк лежащим.
Вот тебе пример с моего компа:

Код: Выделить всё: # netstat -rn | grep 192.168.0.0/24 192.168.0.0/24 link#16 U 0 831 vlan11

Код: Выделить всё: # ifconfig vlan11 down

Код: Выделить всё: # netstat -rn | grep 192.168.0.0/24 | wc -l 0

Код: Выделить всё: # ifconfig vlan11 up # netstat -rn | grep 192.168.0.0/24 | wc -l 1

Т.е. если ифейс в дауне, то и все маршруты к нему относящиеся так же в дауне.

dzek писал(а):хотя поидеи он должен на 10.10.10.1 поменяться.

с чего это он должен меняться ?

Код: Выделить всё: *> 195.1.1.11/32 0.0.0.0 0 32768 i

0.0.0.0 в next-hop и означает что это местный IP, что так и есть, т.к. дана команда:

Код: Выделить всё: network 195.1.1.11/32

195.1.1.11 это адрес самой AS65001 и ни на что он меняться не будет.

dzek писал(а):роняем de0 (смотрящий в 195.1.1.1/24)

Тогда откуда у тя в табле роутинга дефолт:

Код: Выделить всё: default 195.1.1.1 UGS 0 23 de0

?
Если ты уронил линк, то такого маршрута не должно быть.

dzek писал(а):как обычно от избытка информации в голове каша

Это заметно.
Я выше написал:

root писал(а):обратный маршрут к 195.1.1.1, т.к. по всей видимости при обрыве тобой линка AS65001 его не знает.
Если это так, то нужно убедиться что AS65000 получает анонс 195.1.1.1/32 и в свою очередь анонсирует 195.1.1.1/32 в сторону AS65001.

Исходя из приведенной тобой команды show ip bgp с AS65001 это так и есть, он не знает как добраться до 195.1.1.1 отсюда и отсутствие пинга.
Более того, ты сам пишешь что маска у тя /24, а это значит что подсеть 195.1.1.0/24 для AS65001 является directly connected за de0 что и показывает тебе netstat -rn.
Надеюсь ты прочел что такое административная дистанция и понимаешь каким образом роутер выбирает лучший маршрут к источнику.

Посему тебе нужно разбираться по шагам, чего ты упорно не делаешь, а вместо этого метаешся по всей схеме.
Разбираться по шагам означет полностью проследить весь путь пакета от источника до получателя и обратно и убедиться что все устройства на пути знают как добираться и к источнику и к получателю.

Исходя из этого и лежащего у AS65001 линка de0 для успешного пинга с 195.1.1.1 до 195.1.1.11 должно быть следущее:

Вот и дебаж это по шагам, начиная с AS64512 и далее.
А вот эти BGP команды тебе помогут:

Код: Выделить всё: show ip bgp neighbors [address] received-routes

Код: Выделить всё: show ip bgp neighbors [address] advertised-routes

**root** » 21 янв 2013, 10:05

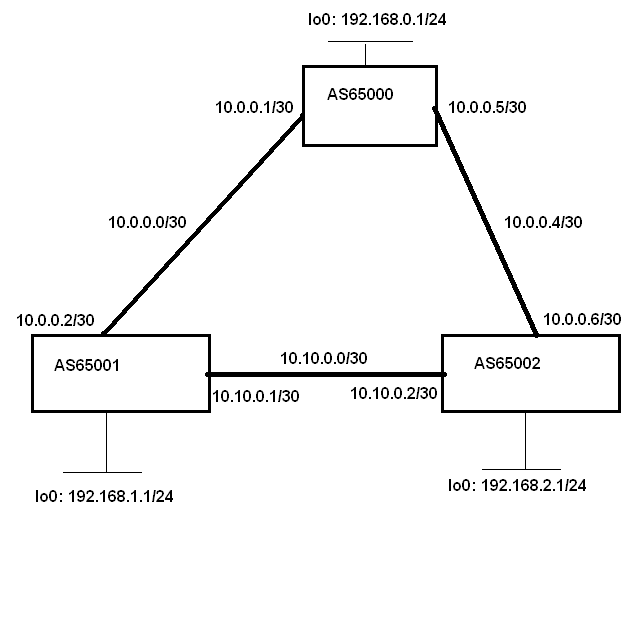

И вообще, для разборок рекомендую тебе изменить схему вот на такую:

: Тестовая схема

и разбираться на ней.
Твоя задача анонсировать подсети с lo0 каждой AS и каждая AS должна мочь пингать 192.168.Х.1 в любой другой AS беря в кач-ве SRC адреса адрес .1 со своего lo0.
На примере AS65000:

Код: Выделить всё: ping -S 192.168.0.1 192.168.2.1

Пинг должен быть, как в ситуации когда все линки работают, так и в ситуации когда одни из линков в дауне.

**dzek** » 21 янв 2013, 20:48

root писал(а):И вообще, для разборок рекомендую тебе изменить схему вот на такую:

...skip....

схему переделал... получилась примерно как ваша.
если что то не получается. все в мусор и с начала.
3AS, 3 интерфейса у каждой...
только сейчас на gw он же AS64512 идет анонс и выдергивание сети 195.1.1.24/29...

интерфейс роняю
# inconfig deX down

спасибо за ответы и тумаки.

**root** » 22 янв 2013, 08:00

dzek писал(а):схему переделал... получилась примерно как ваша.

и какой резалт ? работает ?

dzek писал(а):интерфейс роняю
# inconfig deX down

я не зря это спрашиваю, т.к. мной неоднократно замечено, что с quagga бывают необъяснимые, с точки зрения теории вещи, - рестарт quagga и все встает на свои места.
у тебя сейчас схема на реальных машинах или виртуалках ? если на реальных, то попробуй ронять линк физически - выдергивая кабло.

**dzek** » 22 янв 2013, 11:31

в итоге такая.

конфиги, тут уже роли не играют. они не шибко отличаются от топикстарта.
разве что на AS65001

Код: Выделить всё: hostname zebra-as65001 password 123 enable password 123 ! debug zebra events debug zebra packet debug zebra kernel ! log file /var/log/quagga/zebra.log log monitor informational ! interface de0 !-ip address 10.10.10.2/29 ! interface de1 !-ip address 10.30.30.2/29 ! interface de2 !-ip address 192.168.1.1/24 ! !----ip route 0.0.0.0/0 10.10.10.1 !-ip route 0.0.0.0/0 10.30.30.1 ! !ip route 10.10.10.0/29 de0 !ip route 10.30.30.0/29 de1 !ip route 192.168.1.0/24 de2 ! !-----------------ip route 172.16.0.0/12 Null0 254 ! ip forwarding ! line vty exec-timeout 0 0

Код: Выделить всё: hostname AS65001 password 123 enable password 123 ! debug bgp events debug bgp filters debug bgp fsm debug bgp keepalives debug bgp updates ! log file /var/log/quagga/bgpd.log ! router bgp 65001 bgp router-id 10.10.10.2 no synchronization bgp log-neighbor-changes network 192.168.1.1/24 network 195.1.1.25/29 ! neighbor 10.10.10.1 remote-as 65000 neighbor 10.10.10.1 next-hop-self neighbor 10.10.10.1 description LINK1 neighbor 10.10.10.1 send-community neighbor 10.10.10.1 version 4 neighbor 10.10.10.1 soft-reconfiguration inbound !neighbor 10.10.10.1 route-map map-AS65000 in !neighbor 10.10.10.1 route-map map-AS65000out out neighbor 10.10.10.1 weight 200 distance bgp 180 200 200 ! neighbor 10.30.30.1 remote-as 65002 neighbor 10.30.30.1 next-hop-self neighbor 10.30.30.1 description LINK2 neighbor 10.30.30.1 send-community neighbor 10.30.30.1 version 4 neighbor 10.30.30.1 soft-reconfiguration inbound !neighbor 10.30.30.1 route-map map-AS65002in in !neighbor 10.30.30.1 route-map map-AS65002out out neighbor 10.30.30.1 weight 100 distance bgp 180 200 200 ! no auto-summary ! !route-map map-AS65000in permit 10 !route-map map-AS65000out permit 10 !match as-path 5 !set local-preference 100 ! !route-map map-AS65002in permit 20 !route-map map-AS65002out permit 20 ! ! line vty exec-timeout 0 0

физик только AS64512, остальные AS65001...002 это вдс под hyper-v
как роняю... выключаю для вдс линк. т.е. состояние "Нет подключения" в консоль при этом сыпится

Код: Выделить всё: Jan 22 12:59:52 AS65001 kernel: de0: link down: cable problem?

ну или на самом сервере
# inconfig deX down

нормальное состояние. пакеты бегают согласно маршрута. все верно и ровно. tcpdump тоже показывает путь прохождения пакета в правильном интерфейсе.

не штатная ситуация. AS65002 должен фильтровать трафик. скажем на 195.1.1.26 завелся гад... и хотим его под "контроль" через тригер netflow + nfsen + тригер меняем для 195.1.1.26 маршрут через AS65002. скажем в сети 195.1.1.24/29 сидят особо опасные.

уронили. путь поменялся через AS65002. и тут начинается "о боже.... куча эмоций"
для верности пингуем с AS64512. идем на AS65000 и tcpdump -i de2
видим входящий ICMP

Код: Выделить всё: 13:59:56.832938 IP gw.AS64512.ru > 195.1.1.25: ICMP echo request, id 2474, seq 44, length 64 13:59:58.835102 IP 195.1.1.25 > gw.AS64512.ru: ICMP echo reply, id 2474, seq 46, length 64

на AS65001 на int: de1 видим входящий.....
а исходящий видим только на de0.

на AS65000

Код: Выделить всё: zebra-as65000> s ip r Codes: K - kernel route, C - connected, S - static, R - RIP, O - OSPF, I - IS-IS, B - BGP, A - Babel, > - selected route, * - FIB route K>* 0.0.0.0/0 via 195.1.1.1, de0 C>* 10.10.10.0/29 is directly connected, de1 C>* 10.20.20.0/29 is directly connected, de2 C>* 127.0.0.0/8 is directly connected, lo0 B>* 192.168.1.0/24 [180/0] via 10.20.20.2, de2, 00:00:16 B>* 192.168.2.0/24 [180/0] via 10.20.20.2, de2, 00:00:23 C>* 195.1.1.0/24 is directly connected, de0 B>* 195.1.1.24/29 [180/0] via 10.20.20.2, de2, 00:00:16 zebra-as65000>

Код: Выделить всё: AS65000> sh ip b BGP table version is 0, local router ID is 195.1.1.10 Status codes: s suppressed, d damped, h history, * valid, > best, i - internal, r RIB-failure, S Stale, R Removed Origin codes: i - IGP, e - EGP, ? - incomplete Network Next Hop Metric LocPrf Weight Path *> 192.168.1.0 10.20.20.2 100 65002 65001 i *> 192.168.2.0 10.20.20.2 0 100 65002 i *> 195.1.1.24/29 10.20.20.2 100 65002 65001 i Total number of prefixes 3 AS65000>

на AS65001 смотрим маршруты (линк de0 уже положили)
AS65001# netstat -rn
Routing tables

Код: Выделить всё: AS65001# netstat -rn Destination Gateway Flags Refs Use Netif Expire default 10.10.10.1 UGS 0 12343 de0 10.10.10.0/29 link#1 U 0 3007 de0 10.10.10.2 link#1 UHS 0 0 lo0 10.30.30.0/29 link#2 U 0 419 de1 10.30.30.2 link#2 UHS 0 0 lo0 127.0.0.1 link#4 UH 0 222 lo0 192.168.1.0/24 link#3 U 0 0 de2 192.168.1.1 link#3 UHS 0 0 lo0 192.168.2.0/24 10.30.30.1 UG1 0 790 de1 195.1.1.24/29 link#3 U 0 290 de2 195.1.1.25 link#3 UHS 0 0 lo0

убирал на AS65001 В /etc/rc.conf
#defaultrouter="10.10.10.1"
тогда из внешней сети не видно 195.1.1.24/29

так и не догоняю в чем мой косяк.
